ZN28A法施特高压真空断路器

苏州法施特电器有限公司是一家集科研、生产、销售为一体的高科技大型企业，是国内高压电气、低压电器，仪器仪表，成套输配电设备等电器生产商之一。公司主要生产产品：高低压成套配电柜及设备，高压类元器件、10KV-110KV高压真空断路器、高压隔离开关、高压负荷开关、高压计量箱、高压熔断器、高压避雷器系列产品。低压元器件有框架式断路器、变压器、稳压器、调压器、电流互感器、继电器、照明模块、高压电气、低压电器、高低压配电柜、高压成套设备、高压真空断路器、高压互感器、高压负荷开关 高压隔离开关、万能断路器、智能断路器 塑壳断路器、自动转换开关、双电源、隔离开关、刀开关、隔离开关、浪涌保护器、避雷器、接触器、继电器、变压器、小型断路器 ZW32、ZN63、VS1 、ZW8、DW45、DW17、DW15、批发、厂家 参数 价格 样本双电源自动切换装置、变频器、软启动自动切换装置、成套设备、仪器仪表等高低压电器系列产品。是国内高低压系列产品的龙头企业。

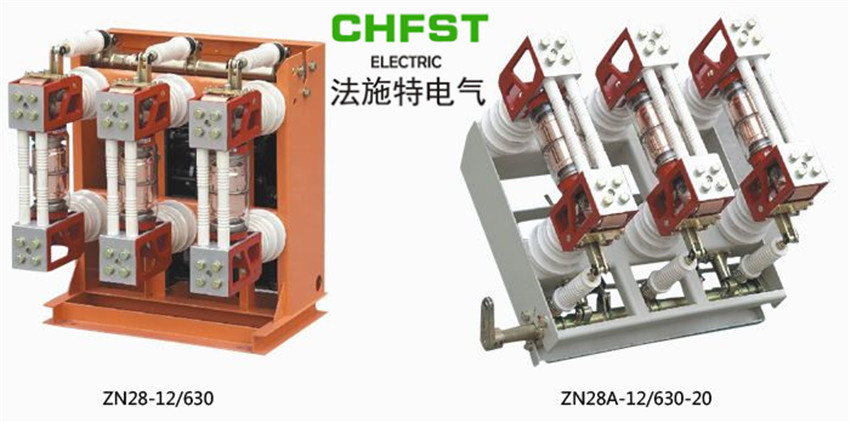

法施特ZN28/ZN28A-12户内高压交流真空断路器介绍：
ZN28A-12型户内高压交流真空断路器是三相交流50Hz，额定电压12kV的户内高压开关设备。主要安装在固定式高压开关柜中，供工矿企业、发电厂及变电站用作电器设施的保护和控制之用。
      法施特ZN28/ZN28A断路器符合我国国家标准GB1984-89《交流高压断路器》，JB3855-96《3.6-40.5kV户内交流高压真空断路器》，DL403-91《10-35kV户内高压真空断路器定货技术条件》和相关的IEC标准。
      法施特ZN28/ZN28A断路器的结构特点：本产品是由机架、真空灭弧室、主轴、传动部分、分闸部分和缓冲部分组成。法施特ZN28结构简单合理，便于安装调试。具有寿命长、维护简单、无爆炸危险、无污染、噪音低等优点。

一、法施特ZN28/ZN28A高压真空断路器使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa，
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
ZN28A-12真空断路器用条件:
1.1、 正常使用条件：
a)、 周围空气温度：-10℃～+40℃；
b)、 海拔高度：不超过1000m;
c)、 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；
d)、 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
e) 、法施特ZN28来自开关设备和控制设备外部的振动或地动是可以忽略的；
f) 、在二次系统中感应的电磁干扰的幅值不超过1.6kV。
二、法施特ZN28/ZN28A特殊使用条件：
根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。

三、 法施特ZN28/ZN28A高压断路器工作电源：
ZN28A-12真空断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。
ZN28A-12真空断路器结构和工作原理:
1 、法施特ZN28/ZN28A高压真空断路器结构特点：
本产品是固定式开关柜专用真空断路器，自身带操动机构(用户可根据实际需要选用CT-19弹簧机构或CD-17电磁机构)，操动机构安装在框架内部，与主轴经连杆连接，操动机构保证主轴转角为58°±1°，且机械特性技术参数应满足表2的要求。本产品装设中封接式纵磁场真空灭弧室，主轴、分闸弹簧及油缓冲器等部件安装在机架内部，框架的底面设有安装孔，供断路器安装使用。框架后平面装6个绝缘子(上下各3个)，上绝缘子固定动支架，下绝缘子固定静支架，动、静支架的后端兼作出线端子。真空灭弧室装设在动、静支架之间，主轴通过绝缘杆、拐臂与真空灭弧室连接，动、静支架之间还装有二根绝缘杆，将两者连成一个整体，提高了整体强度。

2 、法施特ZN28/ZN28A高压真空断路器灭弧原理：
真空断路器配用真空灭弧室，具有极高的真空度。当动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的。由于本真空断路器采用纵向磁场控制真空电弧，因而具有强而稳定的开断电流的能力。

法施特ZN28/ZN28A高压真空断路器价格 参数 样本

 法施特CHFST高压真空断

法施特CHFST高压真空断厂家

法施特ZN28/ZN28A-12KV高压真空断路器厂家 批发

四、 法施特ZN28/ZN28A高压真空断路器型号：

ZN28A-12
ZN28A-12KV
ZN28-12
ZN28-12KV
ZN28-12D
ZN28-12T
ZN28A-12D
ZN28A-12T
ZN28A-12/630-20
ZN28A-12/630-25
ZN28A-12/1000-20
ZN28A-12/1000-25
ZN28A-12/1250-25
ZN28A-12/1250-31.5
ZN28A-12/1600-31.5
ZN28A-12/2000-31.5
ZN28A-12/2500-31.5
ZN28A-12/2500-40
ZN28A-12/3150-40
ZN28-12D/630-20
ZN28-12D/630-25
ZN28-12D/1250-20
ZN28-12D/1250-25
ZN28-12D/1250-31.5
ZN28-12D/1600-31.5
ZN28-12D/2000-31.5
ZN28-12D/2500-40
ZN28-12T/630-20
ZN28-12T/630-25
ZN28-12T/1250-20
ZN28-12T/1250-25
ZN28-12T/1250-31.5
ZN28-12T/1600-31.5
ZN28-12T/2000-31.5
ZN28-12T/2500-40
ZN28-12T/3150-40
ZN28A-12/630A-20
ZN28A-12/630A-25
ZN28A-12/1000A-20
ZN28A-12/1000A-25
ZN28A-12/1250A-25
ZN28A-12/1250A-31.5
ZN28A-12/1600A-31.5
ZN28A-12/2000A-31.5
ZN28A-12/2500A-31.5
ZN28A-12/2500A-40
ZN28A-12/3150A-40
ZN28-12D/630A-20
ZN28-12D/630A-25
ZN28-12D/1250A-20
ZN28-12D/1250A-25
ZN28-12D/1250A-31.5
ZN28-12D/1600A-31.5
ZN28-12D/2000A-31.5
ZN28-12D/2500A-40
ZN28-12T/630A-20
ZN28-12T/630A-25
ZN28-12T/1250A-20
ZN28-12T/1250A-25
ZN28-12T/1250A-31.5
ZN28-12T/1600A-31.5
ZN28-12T/2000A-31.5
ZN28-12T/2500A-40
ZN28-12T/3150A-40
ZN28A-12/630A-20KA
ZN28A-12/630A-25KA
ZN28A-12/1000A-20KA
ZN28A-12/1000A-25KA
ZN28A-12/1250A-25KA
ZN28A-12/1250A-31.5KA
ZN28A-12/1600A-31.5KA
ZN28A-12/2000A-31.5KA
ZN28A-12/2500A-31.5KA
ZN28A-12/2500A-40KA
ZN28A-12/3150A-40KA
ZN28-12D/630A-20KA
ZN28-12D/630A-25KA
ZN28-12D/1250A-20KA
ZN28-12D/1250A-25KA
ZN28-12D/1250A-31.5KA
ZN28-12D/1600A-31.5KA
ZN28-12D/2000A-31.5KA
ZN28-12D/2500A-40KA
ZN28-12T/630A-20KA
ZN28-12T/630A-25KA
ZN28-12T/1250A-20KA
ZN28-12T/1250A-25KA
ZN28-12T/1250A-31.5KA
ZN28-12T/1600A-31.5KA
ZN28-12T/2000A-31.5KA
ZN28-12T/2500A-40KA
ZN28-12T/3150A-40KA

 法施特ZN28/ZN28A-12KV户内高压真空断路器法施特CHFST高压真空断路器价格 参数 样本
